■ 1.背景
DPOJET是一款抖动、噪声、时序和眼图分析工具，适用于泰克高性能数字示波器（DPO5000/B、MSO5000/B、DPO7000C、DPO70000C/D/DX、DSA70000C/D、MSO70000/C/DX、DPO72304SX、DPO73304SX、DPO75002SX、DPO75902SX和DPO77002SX系列）。DPOJET使您能够在复杂的时钟、数字和串行数据信号上实现更高水平的生产力、效率和测量可靠性。DPOJET以将有界的不相关干扰源正确分类到其自身类别中，通过扩展抖动和噪声分解来应对这一挑战，从而提高抖动/噪声结果的准确性。
2
基本介绍
DPOJET选项应用程序提供三种不同级别的功能，具体取决于其配置方式。
■ DJE – 抖动和眼图分析工具 - Essentials
■ DJA – 抖动和眼图分析工具 - 高级
■ DJAN – 噪声分析工具 - 需要DJA
在图片基础指南开始前，先来回顾一下今年的泰克云上大讲堂—抖动和眼图分析软件使用避坑指南：
3
环境
我们以 USB 3.2 Gen1 信号 CP0 Pattern 为例，描述如何通过 DPOJET 创建眼图。
■ 示波器型号：DPO75902X
■ 示波器固件版本：10.14.1
■ DPOJET版本：10.5.0.9
4
如何使用one Touch Jitter来创建眼图？
One Touch Jitter是一种通过单个菜单选择自动执行复杂抖动分析的过程。该过程选择波形源，设置水平和垂直刻度，选择测量值，生成统计结果并创建绘图摘要（直方图、频谱图、浴缸图和眼图）。
要运行此过程，请选择“分析>抖动和眼图分析 （DPOJET）”>“一键式抖动”。默认情况下，DPOJET 应用程序在生成抖动分析结果之前，会从可用的活动源中选择适当的抖动测量源。
5
如何使用串行数据/抖动向导创建眼图？
串行数据/抖动指南允许您设置、配置和运行测量，而无需深入了解控制菜单。选择 Analyze > Jitter and Eye Analysis（DPOJET）> Serial Data/Jitter Wizard 以启动 Serial Data/ Jitter Wizard。
5.1
选择测量
5.2
配置测量
默认情况下，周期和频率、TIE、抖动摘要和眼图测量不需要配置参数。“配置测量”选项仅适用于“Skew”。
5.3

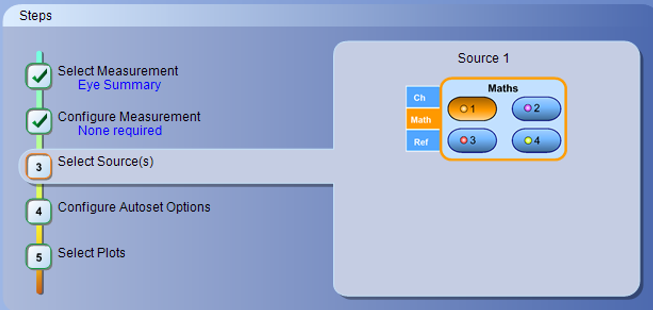

选择来源
5.4

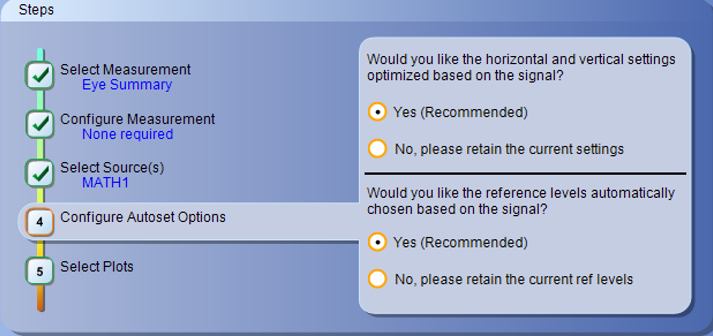

配置自动设置选项
5.5
选择图形
单击“完成”（Finish） 以使用所选设置开始采集序列。Serial Data/Jitter Guide窗口关闭，并显示结果屏幕。完成后，因为本次Demo的信号是USB3.2 Gen1信号CP0 Patter， 需要转到配置来更改时钟恢复方法，如下所示。

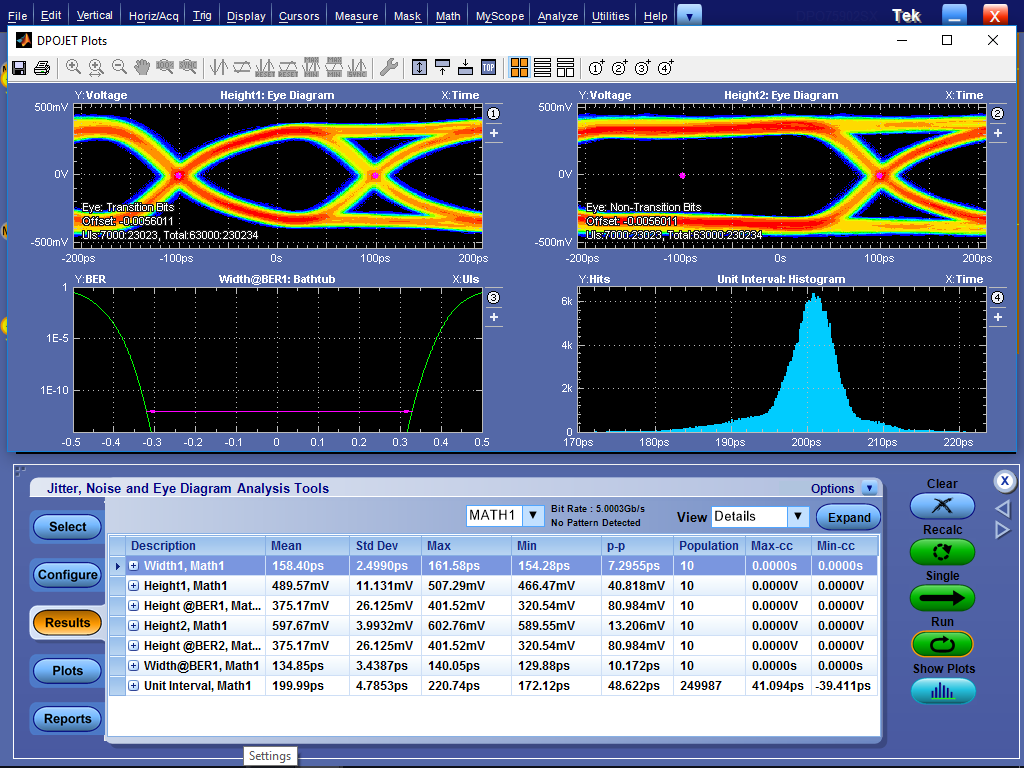

然后点击clear按钮和Recalc按钮。您可以看到以下图。
6
如何在DPOJET中手动创建眼图？
6.1

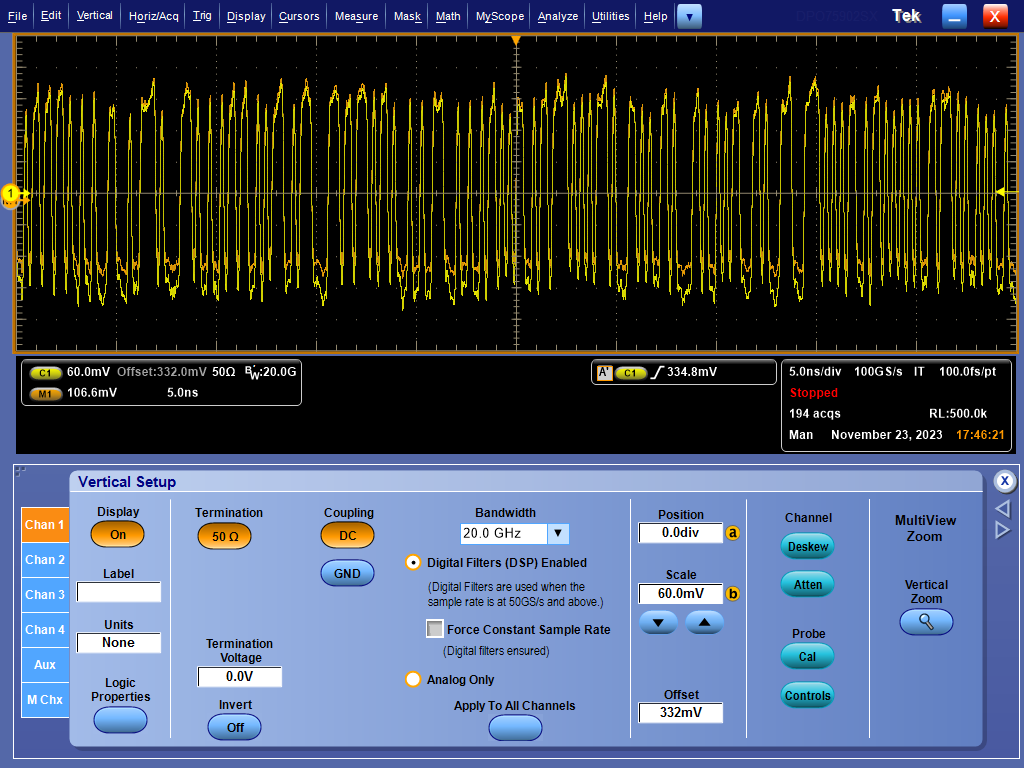

配置垂直刻度
为了最大限度地提高采集质量和垂直精度，请务必调整输入信号的通道的垂直刻度。希望设置刻度以便信号尽可能多地占据屏幕上的垂直空间，而不会在屏幕顶部或底部剪切。这将确保您使用示波器模数转换器的整个动态范围，并提供最高的分辨率和精度。
6.2
配置Math
USB 3.2 Gen1 Tx是差分信号，因此我们配置 MATH1来计算通道之间的差值。根据您的连接设置MATH1 = CH1 – CH3 或 MATH1 = CH2 – CH4 。
6.3

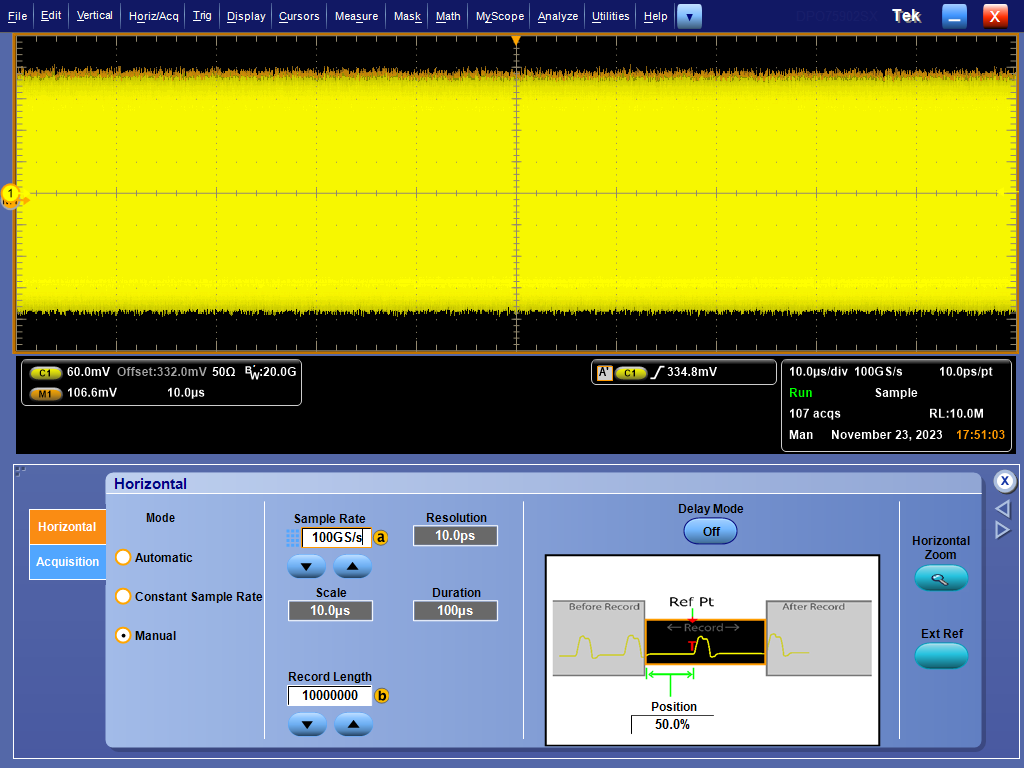

配置水平/采集设置
配置示波器的水平/采集设置，以采集足够的记录以包含数百条或更多边。
6.4
启动 DPOJET

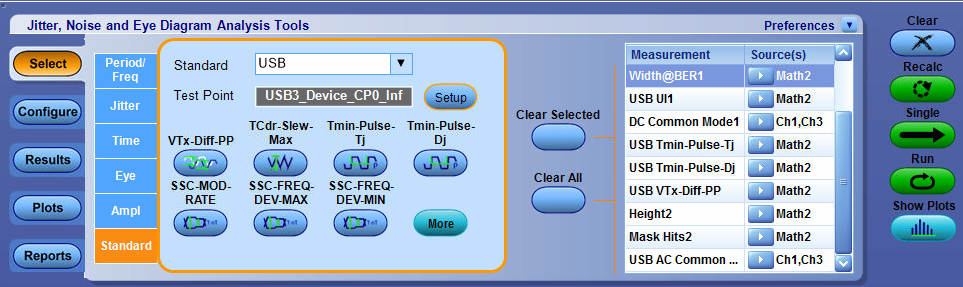

从“分析”菜单中单击以下内容：分析 -> 抖动和眼图分析（DPOJET）->选择...这将打开DPOJET并转到可以添加测量值的“选择”选项卡。
6.5
添加新的抖动或眼图测量

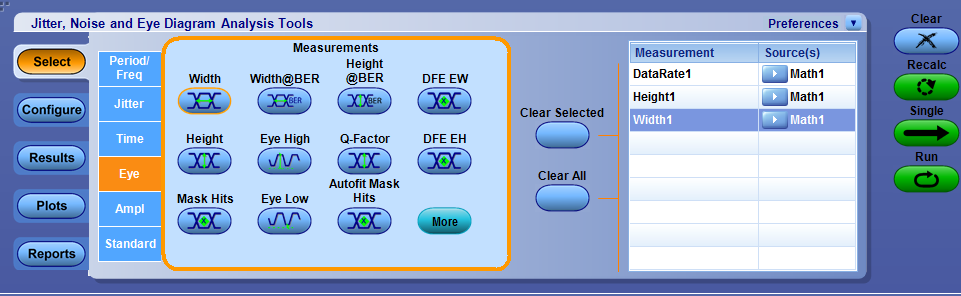

DPOJET中的图（如眼图）必须与测量相关联才能创建它们。眼图与抖动和眼图测量相关联，因此请在DPOJET添加抖动或眼图测量。在此示例中，让我们添加一个眼宽测量值。
6.6
配置测量
转到DPOJET中的“配置”选项卡，然后选到“时钟恢复”选项卡。此选项卡允许您配置DPOJET如何恢复时钟，以便它可以对数据信号进行测量。
•默认时钟恢复方法是恒定时钟 - 平均值，可以在数据时钟恒定且不变（即无扩频时钟（SSC））时使用，或者你想看到全部抖动成分时采用这种方式。

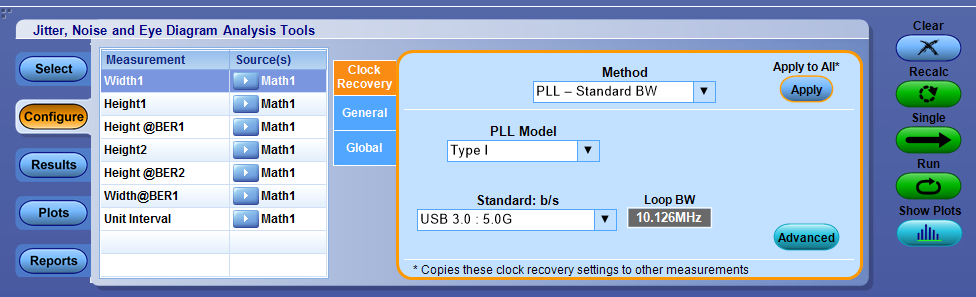

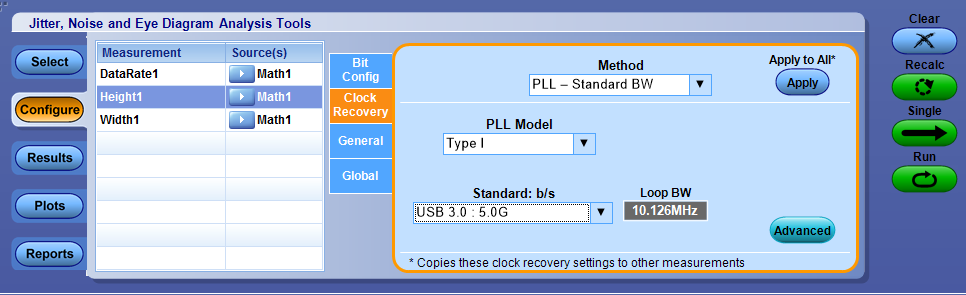

•如果您的数据信号来自特定的高速串行标准，则可以使用PLL – Standard BW。选择后，您将能够从下拉列表中选择要使用的串行标准。此方法使用PLL模型来跟踪时钟速率的变化，并可用于包含SSC的信号。

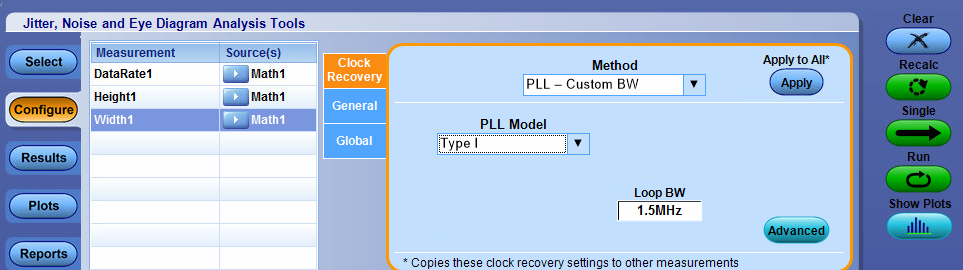

•当信号不遵循特定的串行标准，但需要PLL来跟踪数据时钟的变化，或者您只想自定义PLL模型时，可以使用PLL – Custom BW方法。如果时钟有SSC，则可以使用Type II进行自定义。

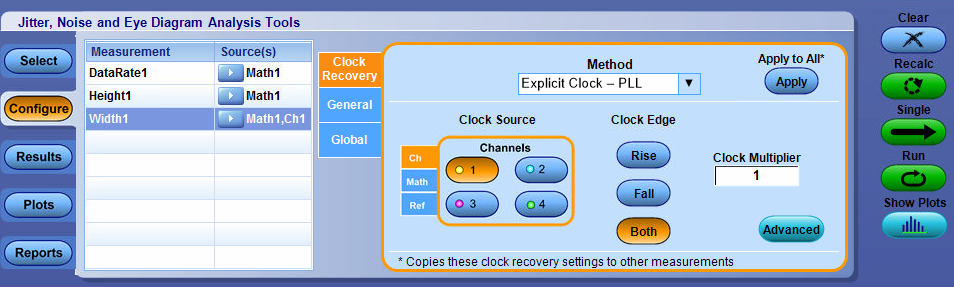

•当数据时钟信号在物理上可用，并输入到示波器中时，例如在MIPI等高速串行标准中，应使用显式时钟-边沿方法。
6.7
添加眼图

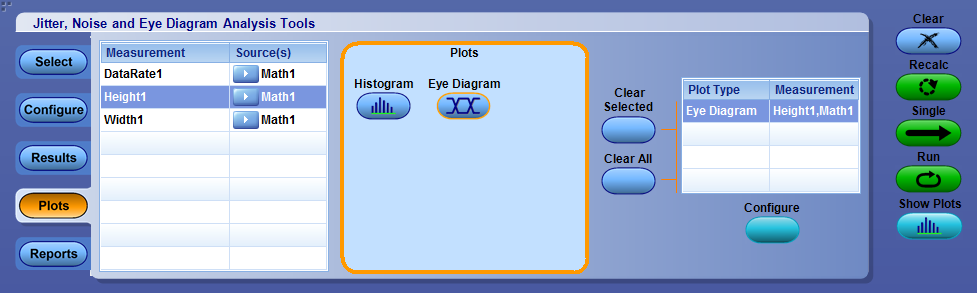

转到“ Plots ”选项卡，然后选择之前添加的“宽度”测量值，然后单击“Eye Diagram”按钮以添加眼图。DPOJET经过充分的配置，可以为大多数高速串行信号生成眼图。
6.8
采集信号并进行分析

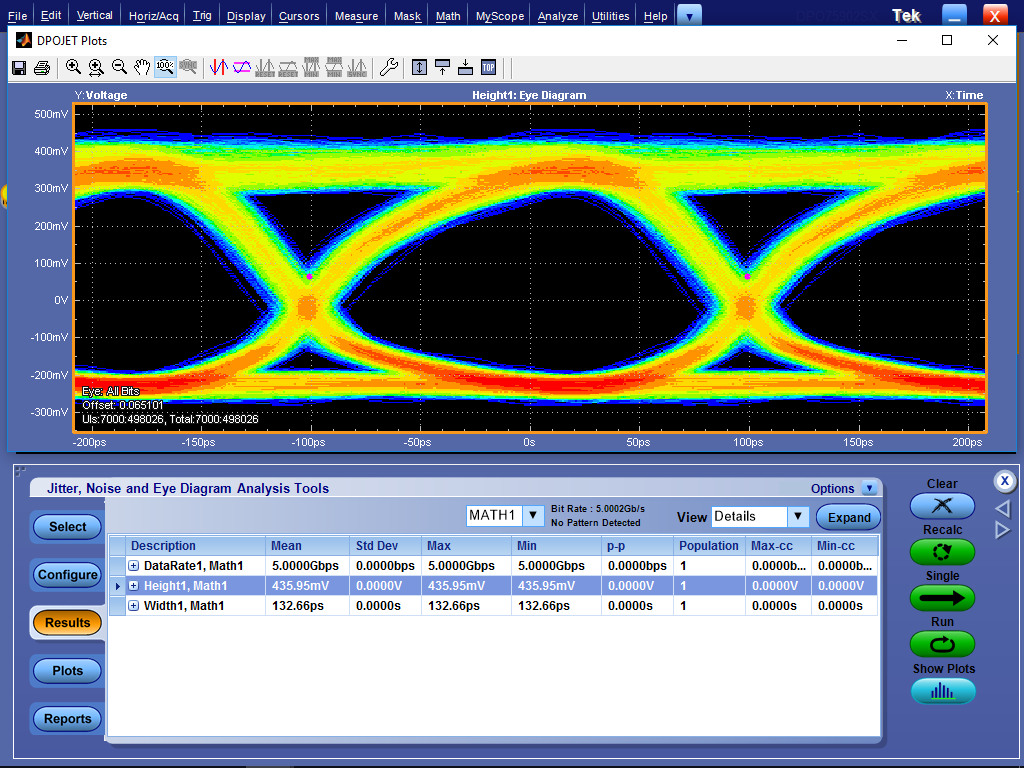

如果已经获取了波形，请单击“Recalc”按钮开始分析。如果尚未获取波形，请单击“Single”按钮获取波形，然后开始分析。（注意：DPOJET 中的 Single 按钮相当于在获取信号后按下示波器前面板上的Single按钮，然后在DPOJET中按下Recalc按钮。DPOJET将处理采集的数据，在“结果”选项卡上输出测量值并生成眼图。
7
如何获得测试报告？

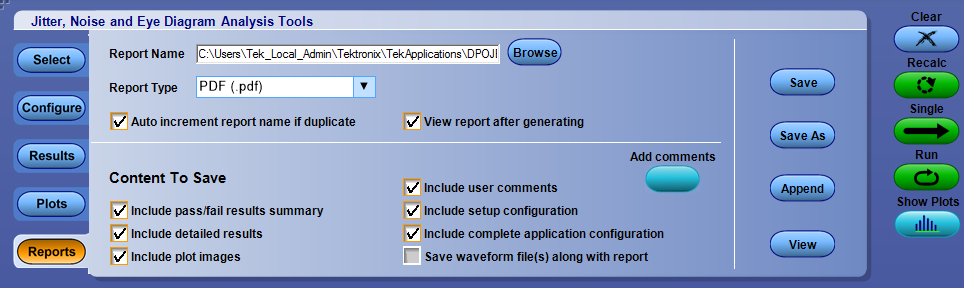

您可以使用报告来配置和生成合规性报告，以便以后查看或与他人共享。您还可以使用点击菜单里分析>抖动和眼图分析（DPOJET）>报告来访问报告。
8
一些有用的提示帮助
8.1
如何添加Mask？

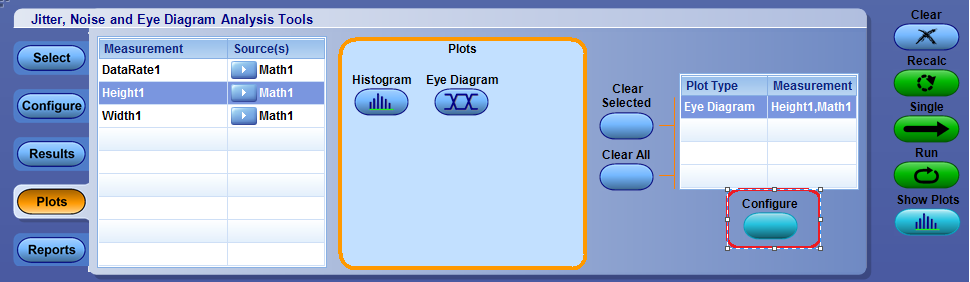

•在DPOJET应用程序中，如果要启用Mask文件，请转到“Plots”。从测量列中选择一个测量值。

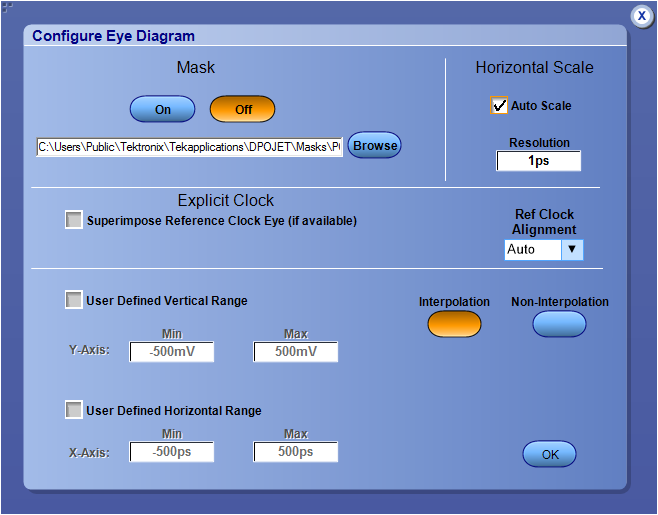

•单击“Configure”以更改该测量的默认设置。模板选择窗口将打开，如下所示：
•在模板文件选择窗口中，先按“Off”按钮，然后单击“浏览”以选择模板文件。
• 选择相关的模板文件（例如，USB_3_0_NORMATIVE.msk）文件，然后单击“on”。

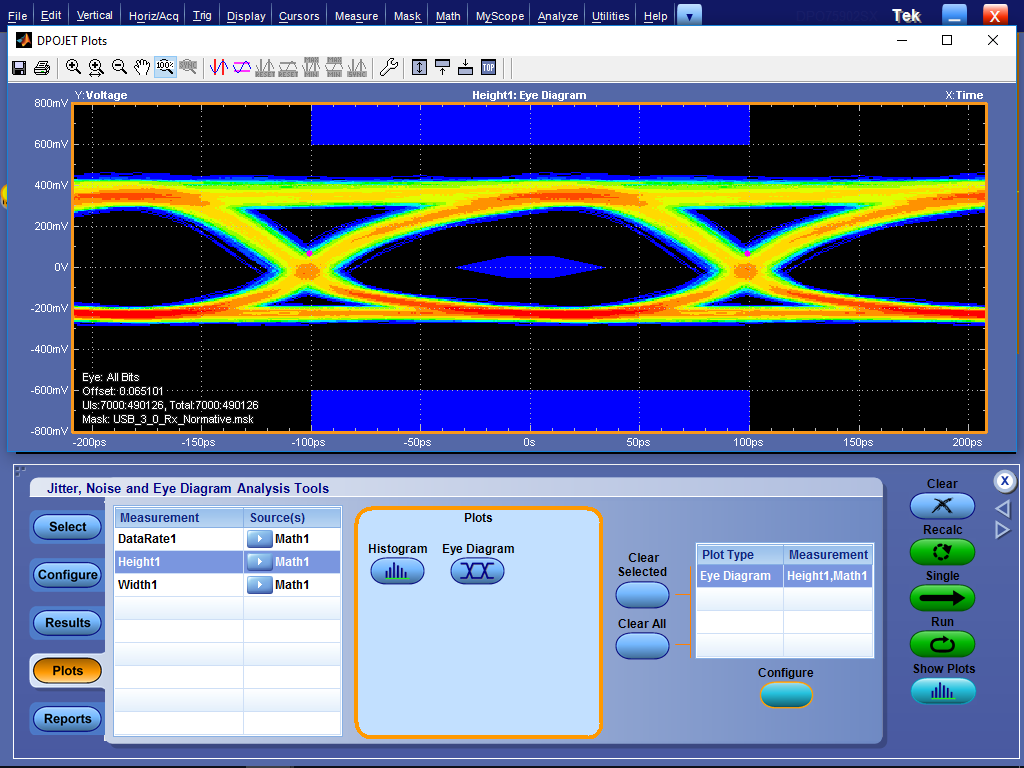

•通过选择“on”按钮启用文件，然后单击确定。您将看到带mask的眼图。
8.2
如何使用limit文件？

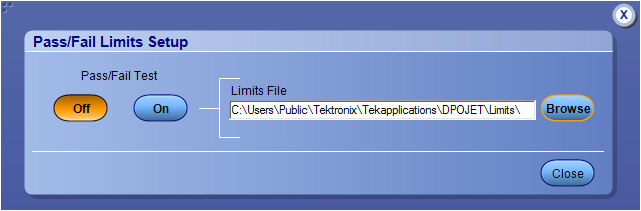

如果在测试点文件中具有与之关联的通过/失败limit，请转到Analyze>Jitter and Eye Analysis（DPOJET） >Limits，从limit文件的文件夹中对应文件。运行测试时，带有pass/fail limit的测量将显示在“结果摘要”面板中。

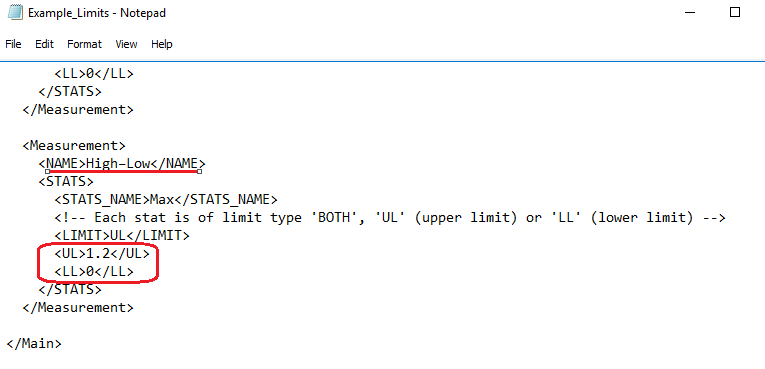

这是限制文件的示例。
例如：
8.3

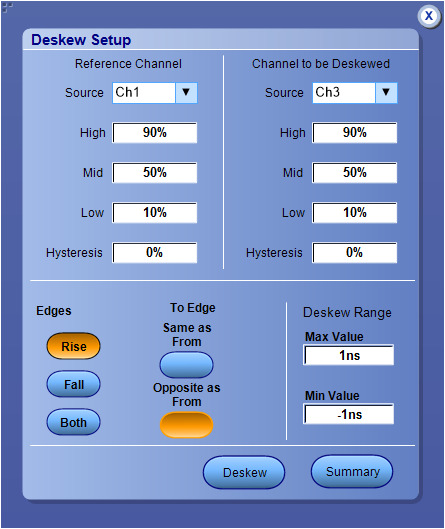

如何进行de-skew校准？
差分信号由DPOJET从数学波形Ch1-Ch3产生。使用这种技术需要Ch-Ch De-skew，因为使用了两个通道。有两种纠偏方法。
•转到“Vertical”>“De-skew”菜单
• 转到Analyze>Jitter and Eye Analysis（DPOJET） >De-skew
9
附录
9.1
如何在不同测试点用SDLA看信号质量？
9.1.1 背景
消费者通过SDLA工具对一个芯片Tx的16Gbps信号质量进行测试，发现在de-embed一个电缆S 参数后，TP1的TJ浴盆曲线变得更糟。
9.1.2 如何正确看到该案例嵌入S参数后的浴盆曲线？
• 重新配置示波器的水平/采集设置以采集足够的记录。

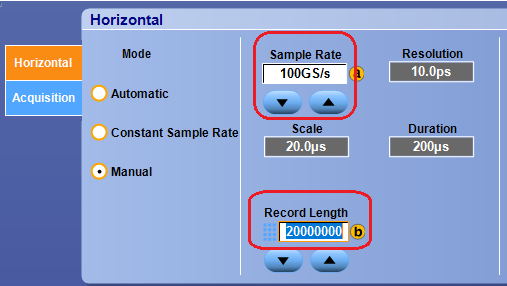

用户示波范围带宽为33G，设置采样率为100GS/s，记录长度为20M。
•观察从TP2 de-embed后的TJ浴盆曲线，而不是 TP1.。

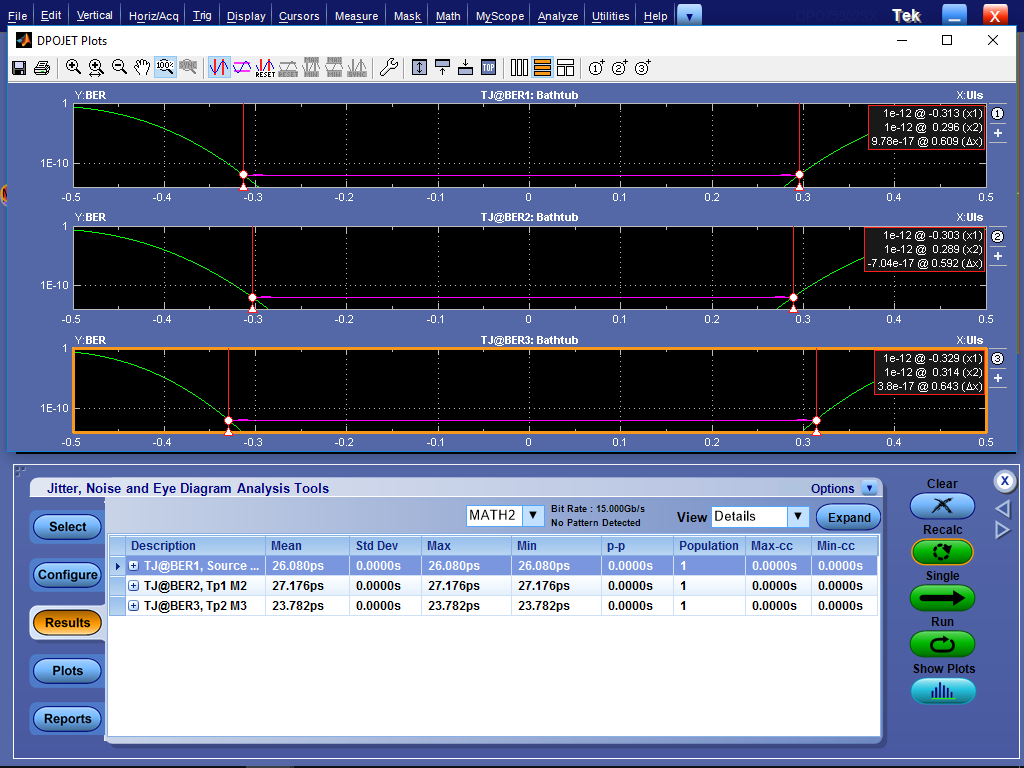

在De-embed模块中加载电缆S参数后，通过DPOJET测量TJ@BER，您可以观察到TP1和TP2处的TJ@BER，如下所示：
9.1.3 结论
从上面的结果可以看出，TP1处的TJ@BER比source 处大，但是差不多。TP2处TJ@BER小于source，所以TP2处TJ结果应为解嵌后的最佳正确值。

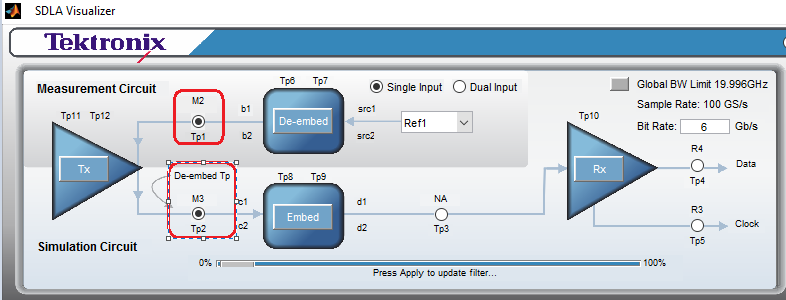

9.1.4 TP1和TP2有什么区别？
TP1：加载Tx模块输出的测量电路。
TP2：仿真电路加载Tx模块输出，测量电路去嵌。
