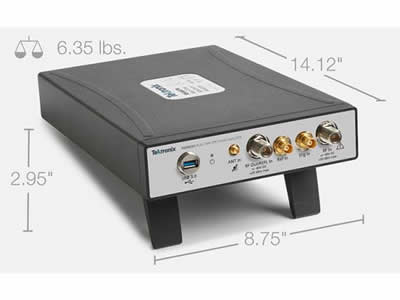

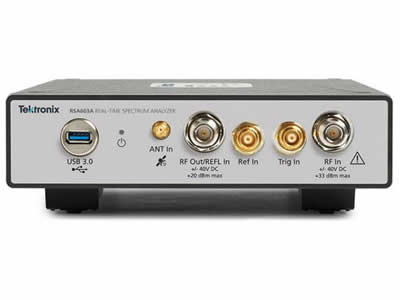

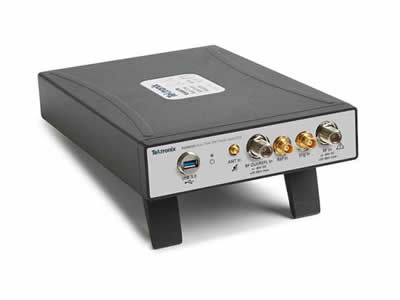

RSA600A 系列 USB 频谱分析仪在小巧、非常便携的机箱中提供了高带宽实验室频谱分析功能。

功能及优势
  • 9 kHz ~ 3.0/7.5 GHz频率范围满足各种分析需求
  • 40 MHz采集带宽支持实时分析,捕获瞬态信号,进行矢量分析
  • 3 GHz以下时0.2 dB幅度精度 (95%置信度)
  • 高速全频宽扫描(25.0 GHz/秒),便于快速设置和发现
  • 标准 GPS/GLONASS/北斗接收机
  • 选配跟踪发生器,执行增益/损耗、天线和电缆测量
  • DataVu-PC 软件能够在可变带宽中实现多台记录
  • SignalVu-PC软件提供了实时信号处理及DPX频谱/三维频谱图,******限度地缩短查找瞬态信号问题所需的时间
  • 100% 检测概率捕获持续时间最短27 μs 的信号,保证您每次问题发生时一次就能看到问题。
  • 标配应用编程接口,用来开发自定义程序
  • 附件包括平板电脑、校准套件、适配器和稳定相位电缆,为设计、特性分析和制造提供了完整的解决方案
应用
  • RF 设备、子系统和系统的检定
  • 制造测试
  • 移动现场操作

RSA600 系列可提供必要的带宽和分析工具,助您实现业务成功

RSA600 系列提供实时频谱分析和宽带宽分析功能,可帮助工程师解决检定、验证和生产设计中所遇到的各种问题。系统核心是基于 USB 的 RF 频谱分析仪,它捕获 40 MHz 带宽,实现优异的保真度。由于具有 70 dB 动态范围和高达 7.5 GHz 的频率覆盖范围,您可以完整检定高达 40 MHz 带宽的宽带信号。USB 外形可允许您在需要更多处理能力或内存时将处理能力迁移至 PC。

选配跟踪发生器可以测量增益/损耗,迅速测试滤波器、放大器、双工器和其他部件,您可以按需增加电缆和天线的 VSWR、回波损耗、故障测距、电缆损耗等测量。

SignalVu-PC 软件提供了丰富的分析功能为您的实验室

与 RSA600 配合工作的是一款强大的程序—SignalVu-PC,这是泰克传统频谱分析仪的基础。SignalVu-PC 提供了以前低成本实验室解决方案中没有提供的深入分析功能。DPX 频谱/三维频谱图的实时处理在电脑中进行,进一步降低了硬件的成本。需要编程接入仪器的客户既可以选择 SignalVu-PC 编程接口,也可以使用标配的应用编程接口 (API),其提供了一套丰富的命令和测量功能。免费的 SignalVu-PC 程序的基本功能远远不只是基本功能。下面显示了基本版本测量。

RSA600A与SignalVu-PC相结合,提供了高级现场测量功能

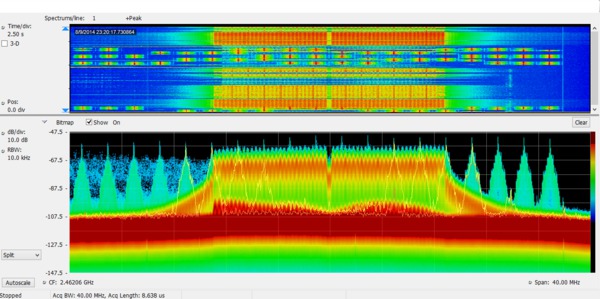

由于 40 MHz 实时带宽,独特的 DPX 频谱/三维频谱图显示干扰信号或未知信号发生的每个时点,支持的最短持续时间可达 27 μs。下图显示了WLAN 传输( 绿色和橙色),在屏幕中重复出现的窄信号是一只蓝牙接入探头。三维频谱图( 屏幕上方部分) 在时间上把这些信号清楚地分开,显示任何信号碰撞。
