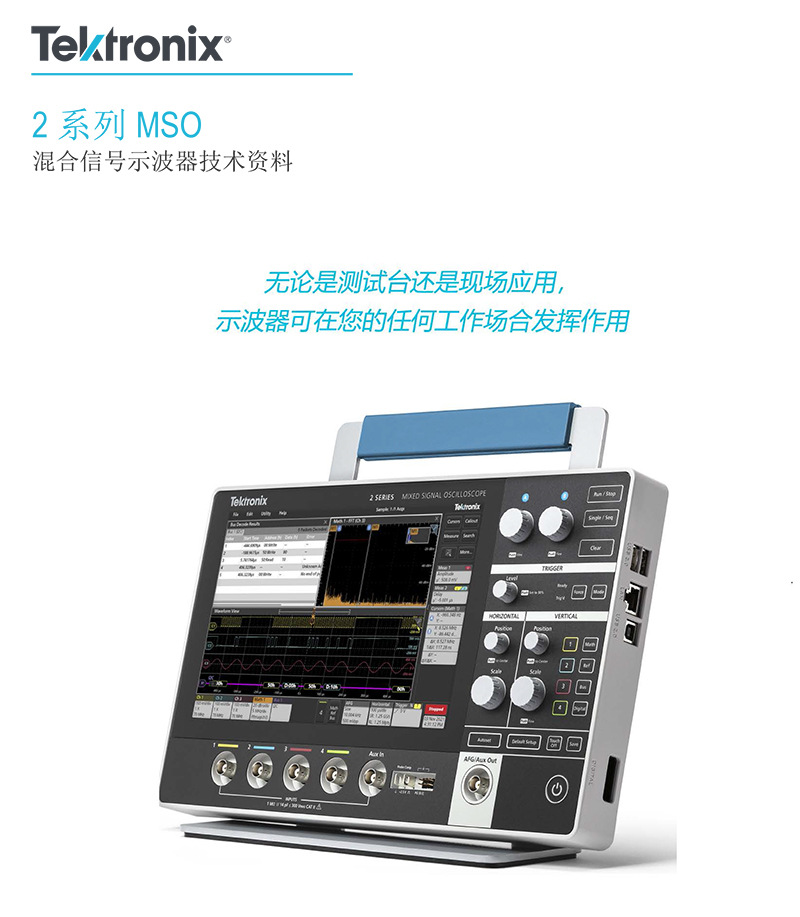

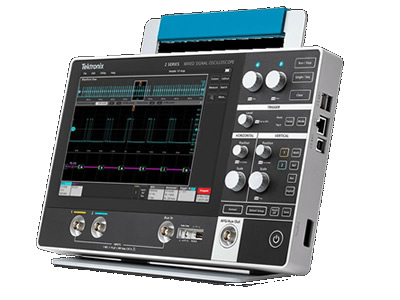

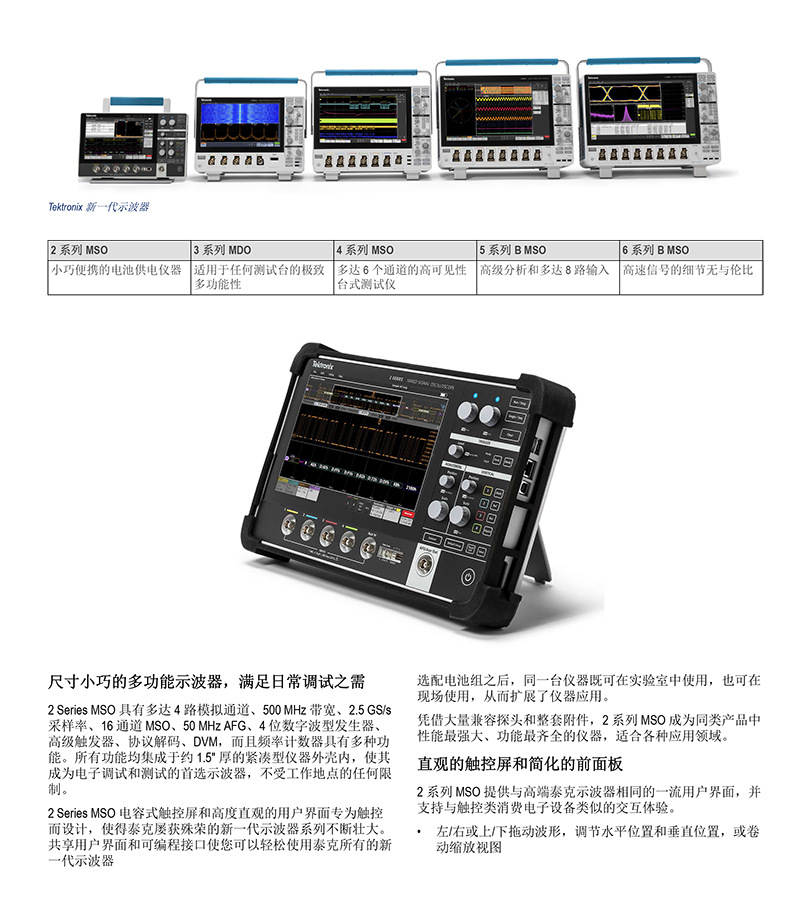

2 系列 MSO 便携式混合信号示波器
  • 概 要
  • 选附件
  • 产品资料

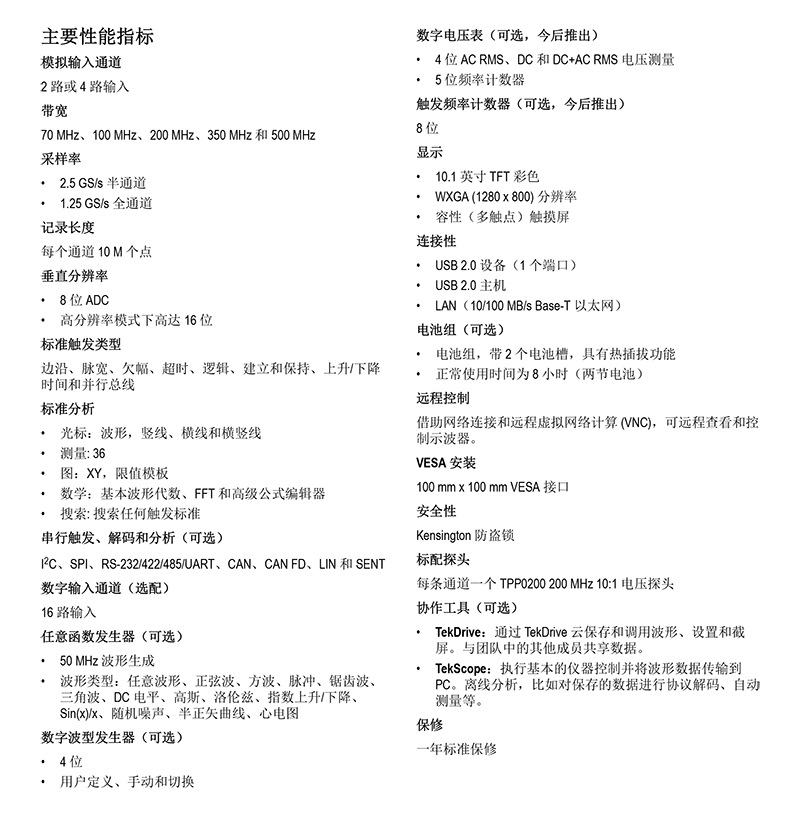

模拟输入通道:2 路或 4 路输入

带宽:70 MHz、100 MHz、200 MHz、350 MHz 和 500 MHz

采样率

  • 2.5 GS/s 半通道
  • 1.25 GS/s 全通道

记录长度:每个通道 10 M 个点

垂直分辨率

  • 8 位 ADC
  • 高分辨率模式下高达 16 位

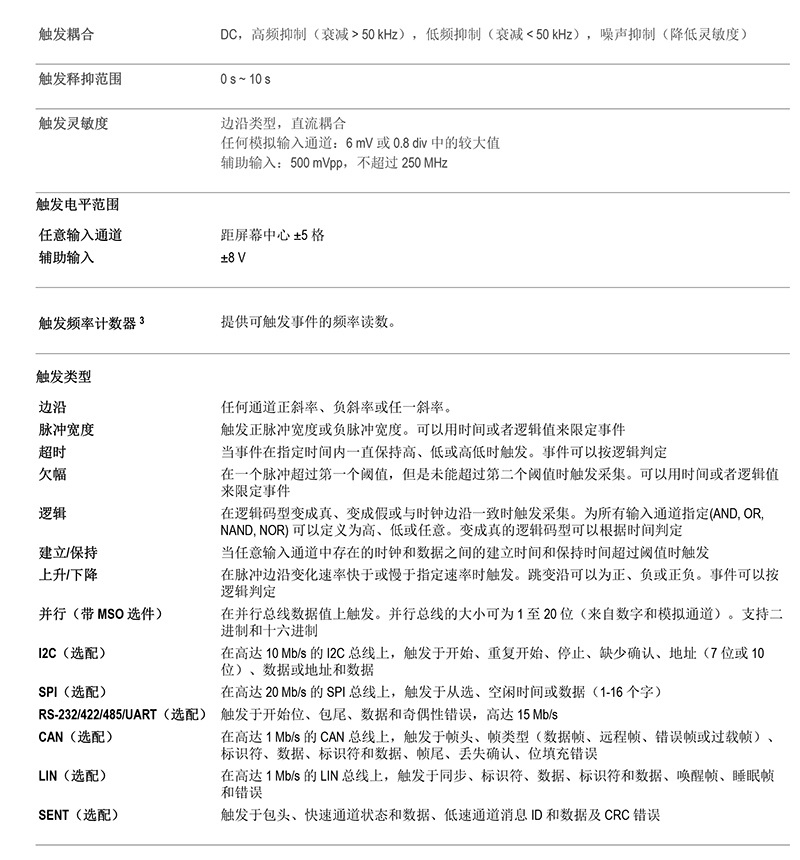

标准触发类型

边沿、脉宽、欠幅、超时、逻辑、建立和保持、上升/下降时间和并行总线

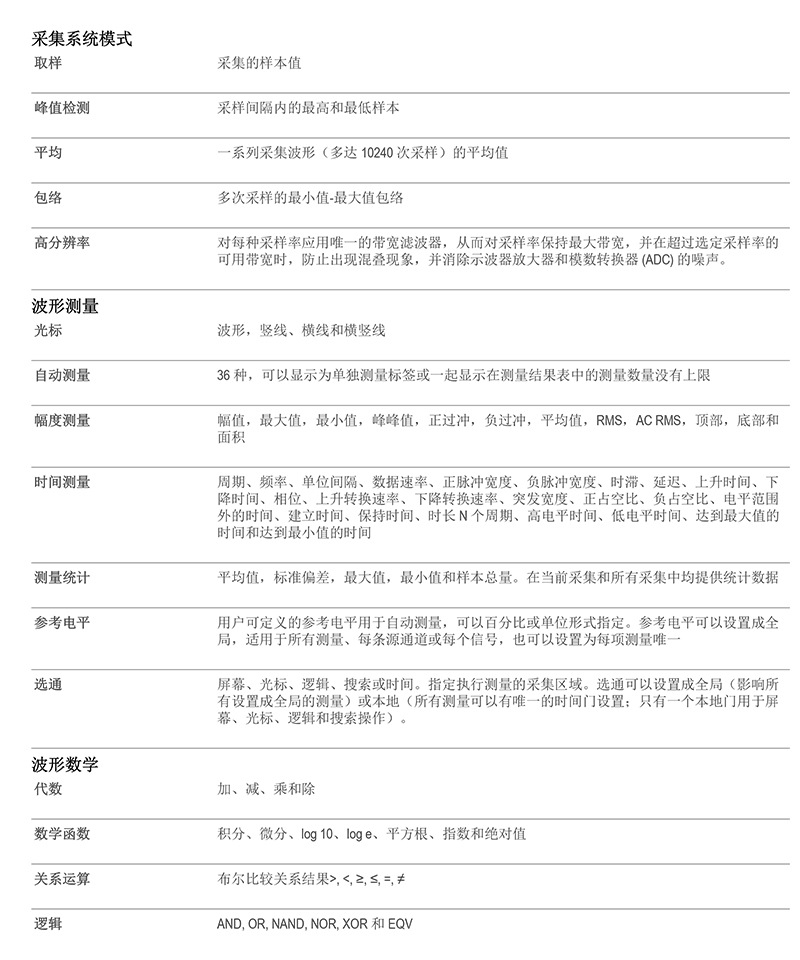

标准分析

  • 光标:波形,竖线、横线和横竖线
  • 测量: 36
  • 图:XY,限值模板
  • 数学:基本波形代数、FFT 和高级公式编辑器
  • 搜索: 搜索任何触发标准

串行触发、解码和分析(可选)

I2C、SPI、RS-232/422/485/UART、CAN、CAN FD、LIN 和 SENT

显示

  • 10.1 英寸 TFT 彩色
  • WXGA (1280 x 800) 分辨率
  • 容性(多触点)触摸屏

连接性

  • USB 2.0 设备(1 个端口)
  • USB 2.0 主机
  • LAN(10/100 MB/s Base-T 以太网)

标配探头

每条通道一个 TPP0200 200 MHz 10:1 电压探头
