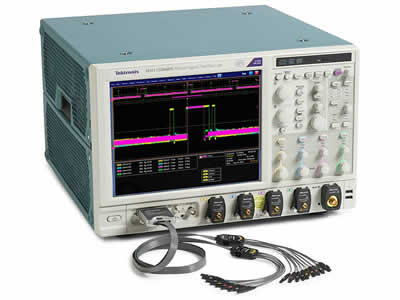

MSO / DPO70000 混合信号示波器

通过业内最高的波形捕获能力发现真实信号,捕获更多信号细节。 工具套件的设计能自动执行高速串行数据信号的设置、采集和分析,加快设计调试和一致性测试。

主要性能指标
  • 模拟宽带高达 33 GHz,上升时间快达 9 ps。 支持对最新的高速串行标准的测试
  • 33 GHz 型号有 2 条通道提供真正的 33 GHz 实时模拟带宽
  • 业界领先的高采样率和定时分辨率
    • 有 2 条通道实现 100 GS/s(33、25、20、16 和 12.5 GHz 型号)
  • 四通道同时使用性能
    • 高达 23 GHz 带宽
    • 高达 50 GS/s 实时采样率
    • 高达 500 M 样点记录长度,具有 MultiView Zoom™ 快速导航
    • 最快波形捕获速率,每条通道最高为 >300,000 wfms/s

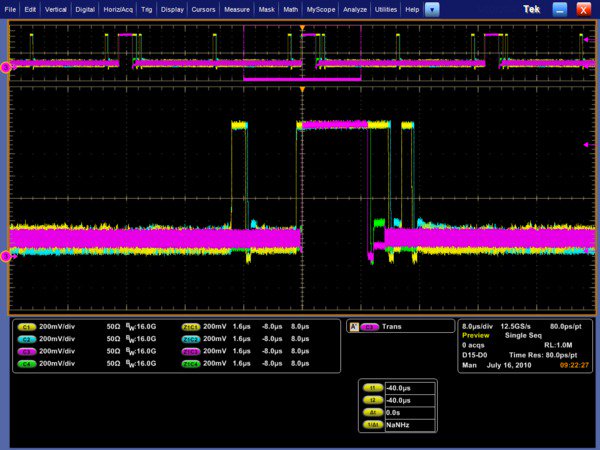

  • 16 条逻辑通道,为数字和模拟信号调试提供高达 80ps 定时分辨率(仅限 MSO70000 系列)
  • 可利用独有的 iCapture® 功能通过单探头连接查看数字通道的模拟特点
  • 6.25 Gb/s 实时串行触发- 保证指定的 NRZ 或 8b/10b 码型第一次出现时触发,以隔离码型相关影响
  • 应用支持涉及高速串行行业标准、宽带射频、电源系统和内存-实现标准规定认证、测试自动化和易用性
主要功能
  • 卓越的信号完整性和出色的信噪比 – 观察波形最真实的表现
  • Pinpoint® 触发 – ******限度地减少采集故障信号所用的时间,高效排除故障,缩短调试时间
  • 可视触发 – 精确判定触发,找到复杂波形中的独特事件
  • 搜索和标记 – 为感兴趣的信号提供波形或串行总线码型匹配和软件触发
  • 自动串行分析选项,用于 PCI Express、8b/10b 编码串行数据、I2C、SPI、CAN、LIN、FlexRay、RS-232/422/485/UART、USB 2.0、HSIC、MIL-STD-1553B 以及 MIPI® C-PHY、D-PHY 和 M-PHY

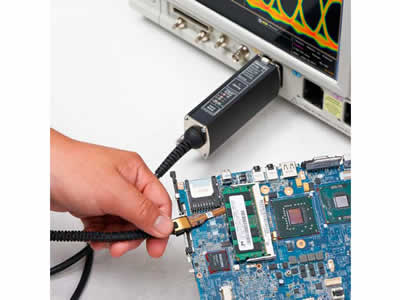

  • P7700、P7600 和 P7500 三模™ 探测系统 – 完美匹配的信号连接性能,包含校准探头端部功能
  • P6780、P6750 和 P6717A 高性能 17 通道逻辑探头,具有高达 2.5 GHz 的带宽,能够连接当前的快速数字信号(仅限 MSO70000 系列)
连接
  • 前面板和后面板都有 USB 2.0 接口便于数据存储、打印和连接 USB 键盘
  • 集成的 10/100 以太网接口用于网络连接,视频输出接口用于将示波器显示屏输出到监视器或投影仪
应用支持
  • 高速串行行业标准一致性测试
  • SignalVu® RF和矢量信号分析
  • DDR 内存总线分析
应用
  • 包括信号完整性、抖动和定时分析在内的设计验证
  • 高速复杂设计方面的设计检定
  • 根据行业标准对串行数据流进行的认证测试
  • 内存总线分析和调试
  • 原型机启动和电源验证
  • 瞬态现象的研究和调查
  • 复杂系统的生产测试
  • 瞬态信号或宽带射频信号的频谱分析


应用专用解决方案 – 实现标准规定认证、测量自动化和扩展信号分析

准确、简单和可定制的物理层认证测试 – 为满足需要行业标准认证的设计人员,MSO/DPO70000 系列以选件形式提供标准规定的一致性测试和分析模块,用于配置通过/失败波形模板和测量极限测试。提供了PCI Express®、DDR 内存、串行 ATA、SAS、HDMI、以太网、DisplayPort、MIPI®C-PHY、MIPI®D-PHY 和 M-PHY、电源和 USB 模块。

请参阅下列内容,了解可提供应用专用解决方案的亮点:

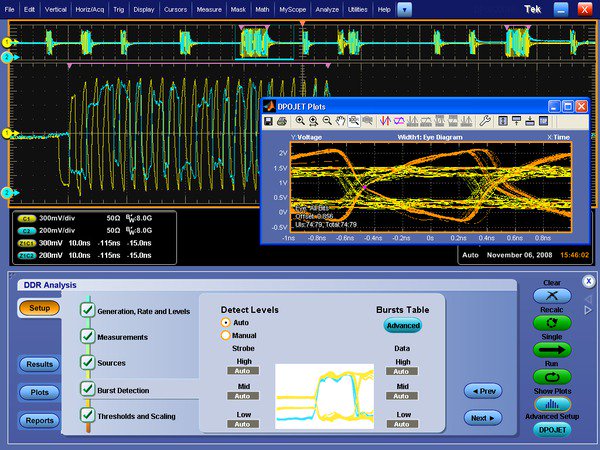

DDR 内存总线分析(DDRA 选件)– 自动识别 DDR1、LPDDR、LPDDR2、LPDDR3、DDR2、DDR3、DDR4 和 GDDR3 读写,进行 JEDEC 合规测量,提供每个读写突发所有边沿的测试通过/未通过结果。DDRA 具有对时钟、地址和控制信号进行测量的能力。除了可以进行一致性测试之外,DDRA 与 DPOJET 相结合,还为调试复杂的内存信号问题提供了最快速的方式。DDRA 在提供 16 条数字逻辑探测通道的 MSO70000 系列混合信号示波器上运行时,还可以使用命令/地址行触发特定读/写状态。

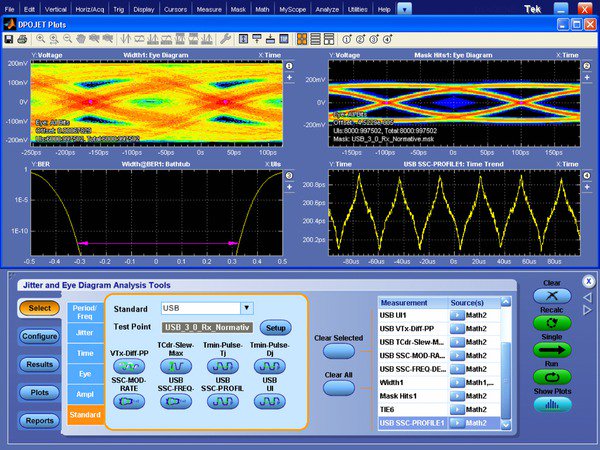

USB 3.0 发射机测试解决方案(USB3 选件)– 对 USB 3.0 器件执行检验、表征和调试。测量在 DPOJET 中进行,符合 USB 3.0 技术规格要求。对于一致性和自动化,可以使用 USB-TX。

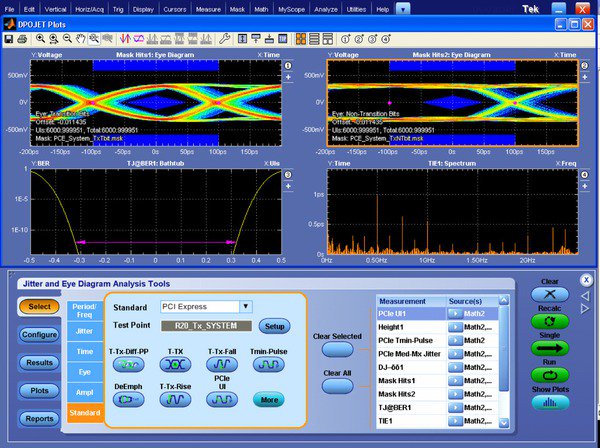

PCI Express®发射机一致性测试和调试(PCE3 选件)– 全方位测试支持,分析PCI Express®Rev 1.0、2.0 或 3.0(草议规范)设计性能。通过使用 DPOJET,PCE3 选件能够进行符合 PCI-SIG 标准的测试。

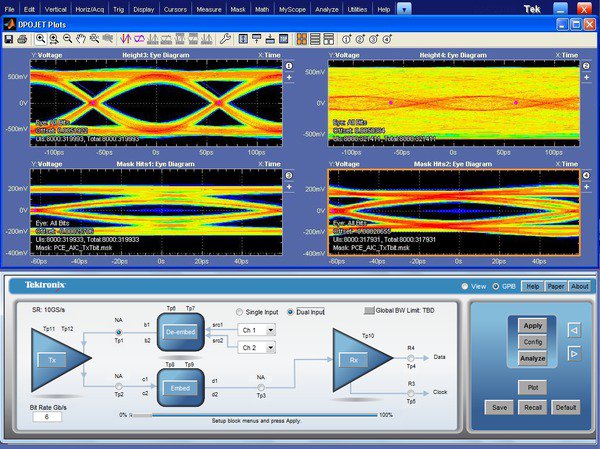

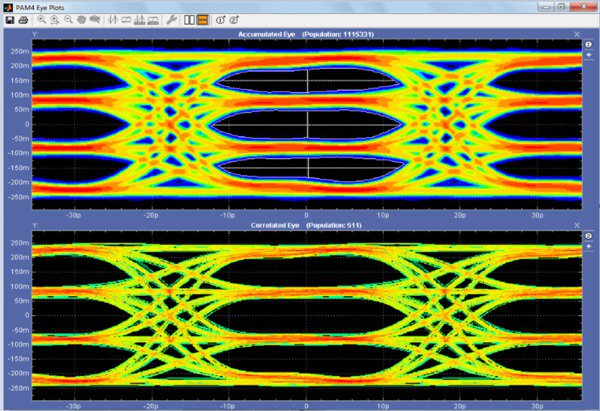

NRZ 和 PAM4 测量 – 数据通信网络的吞吐量不断提高。泰克的 DPO72504DX 和 DPO73304DX 支持高达 10GBASEKRn 的数据传输速率。DPO70000、DPOJET 抖动和噪声分析和 SDLA 串行数据链路分析工具强强联合,对数据通信标准进行准确的反嵌和眼图分析。

C-PHY 使用独特的机制恢复时钟。C-PHY 1.0 实现了定制时钟恢复算法,称为触发眼图。在该模式中,在该模式下,四个差分信号的第一个过零应作为时钟恢复和渲染眼图的触发点。眼图模板的位置经过优化,以实现******眼图张度(在测量眼图高度时)。由于触发眼图机制的原因,触发点(过零)的所有抖动会被吞噬并反射到另一侧。 在整个记录长度执行的抖动和眼图渲染可通过显示扩展周期中的设备异常,来帮助设计人员更好地鉴定设备。通过该软件可以运行针对 3M UI 的眼图分析和执行夜间运行,从而获得详细鉴定。
