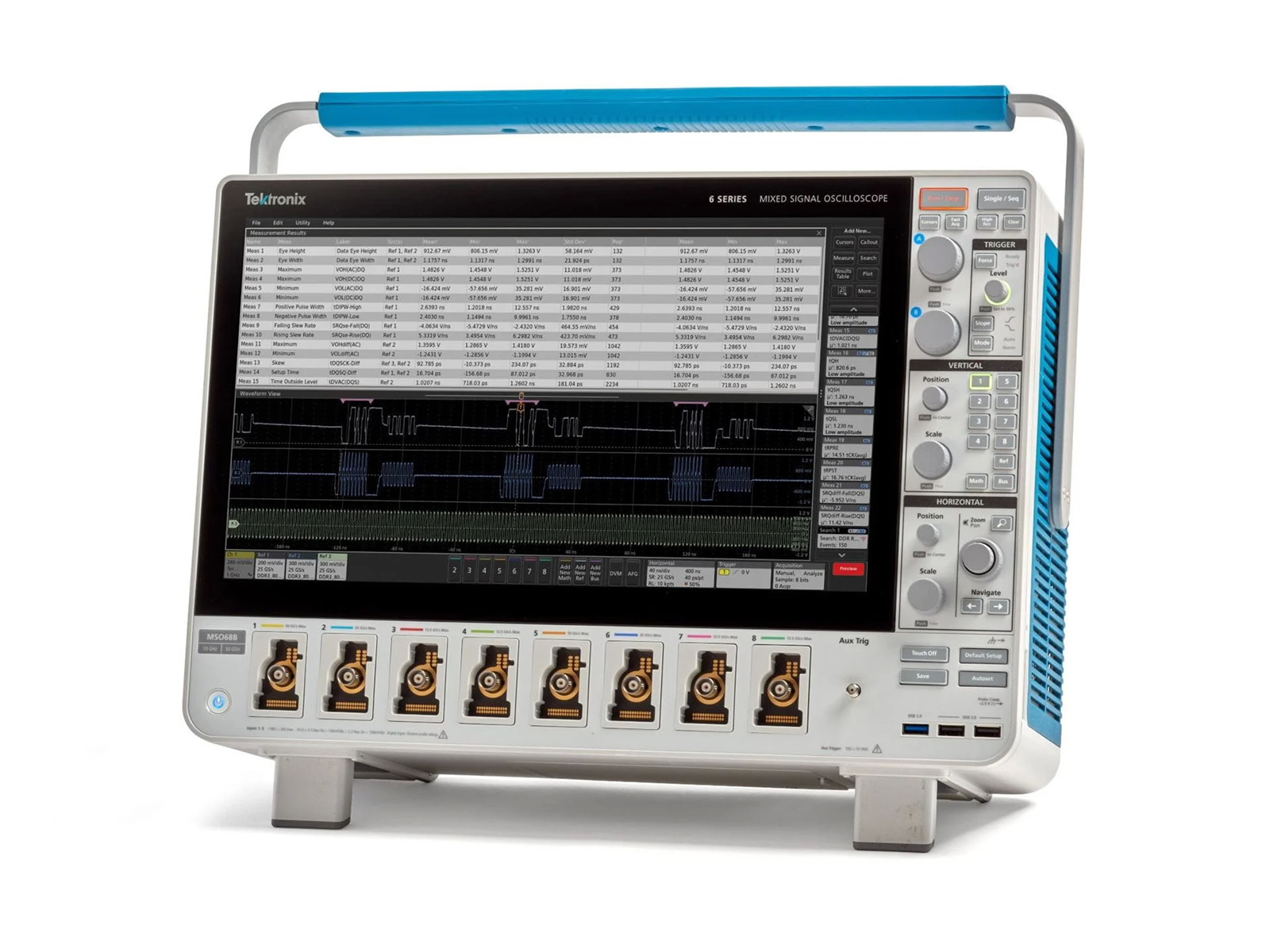

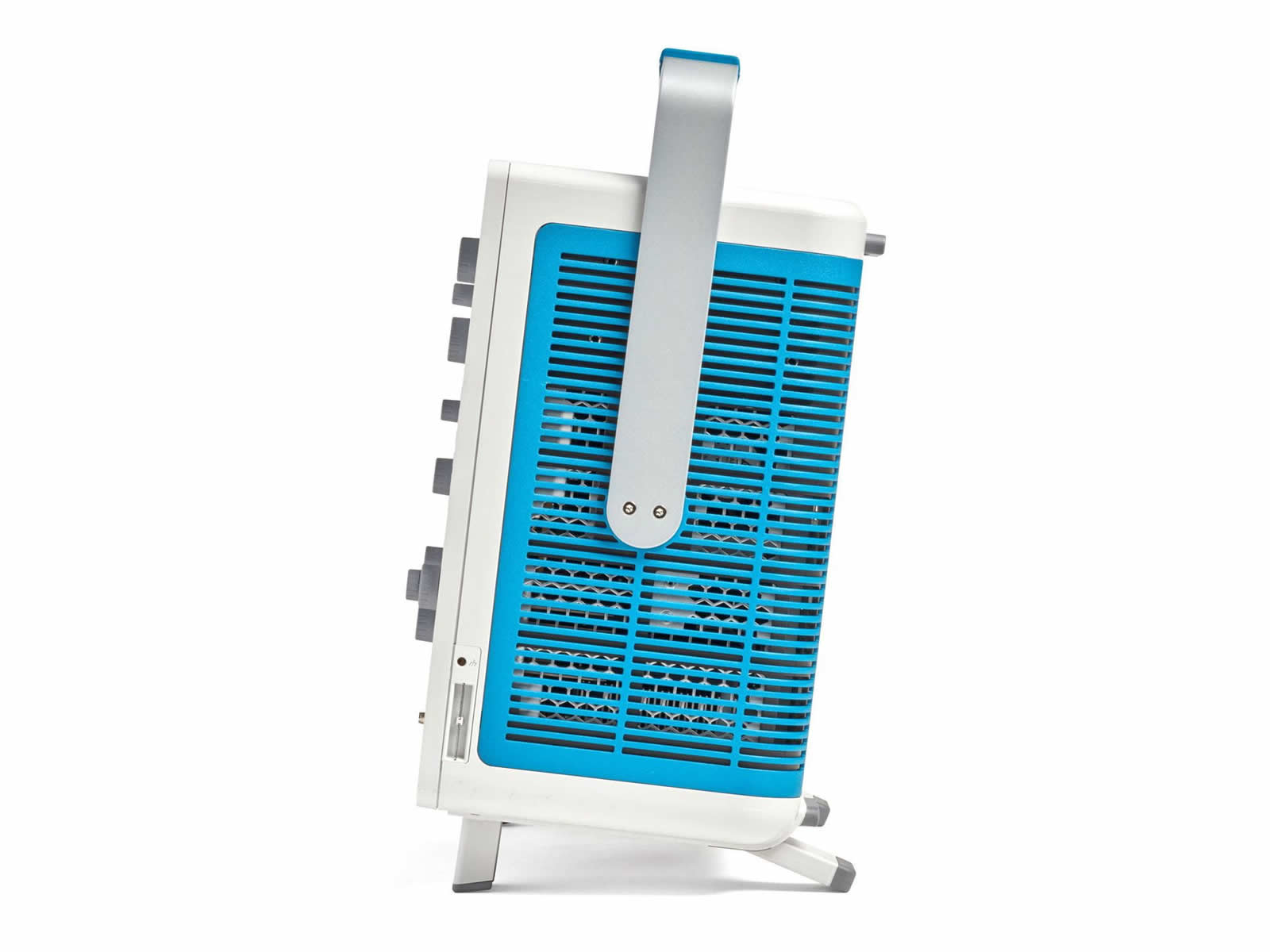

6 系列 MSO 混合信号示波器

使用 1 GHz 至 8 GHz 的可升级带宽对现有和未来高速设计进行故障排除和验证。通过低噪声和每条通道 25 GS/s 的采样率进行准确测量 - 在四通道同时打开时,采样率不会下降。

输入通道

  • 4 个 FlexChannel® 输入
  • 每个 FlexChannel 提供了 1 个模拟信号输入或 8 个数字逻辑输入(使用 TLP058 逻辑探头)

带宽

  • 1 GHz、2.5 GHz、4 GHz、6 GHz、8 GHz(可升级)

采样率(所有模拟/数字通道)

  • 实时:25 GS/s
  • 插补:2.5 TS/s

记录长度(所有模拟/数字通道)

  • 62.5 M 样点标配
  • 125 M 样点和 250 M 样点可选升级

波形捕获率

  • >500,000个波形/秒

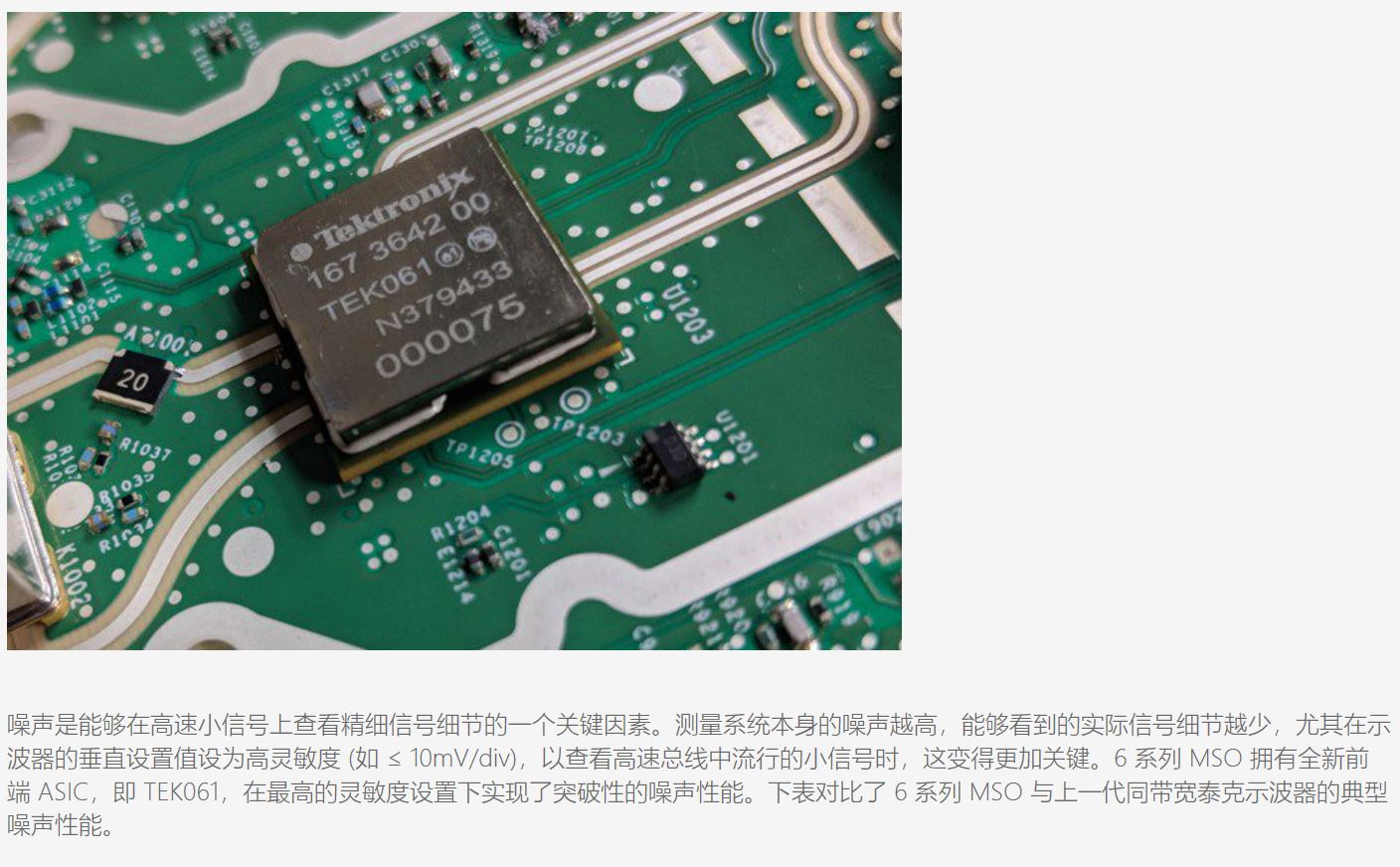

垂直分辨率

  • 12 位 ADC

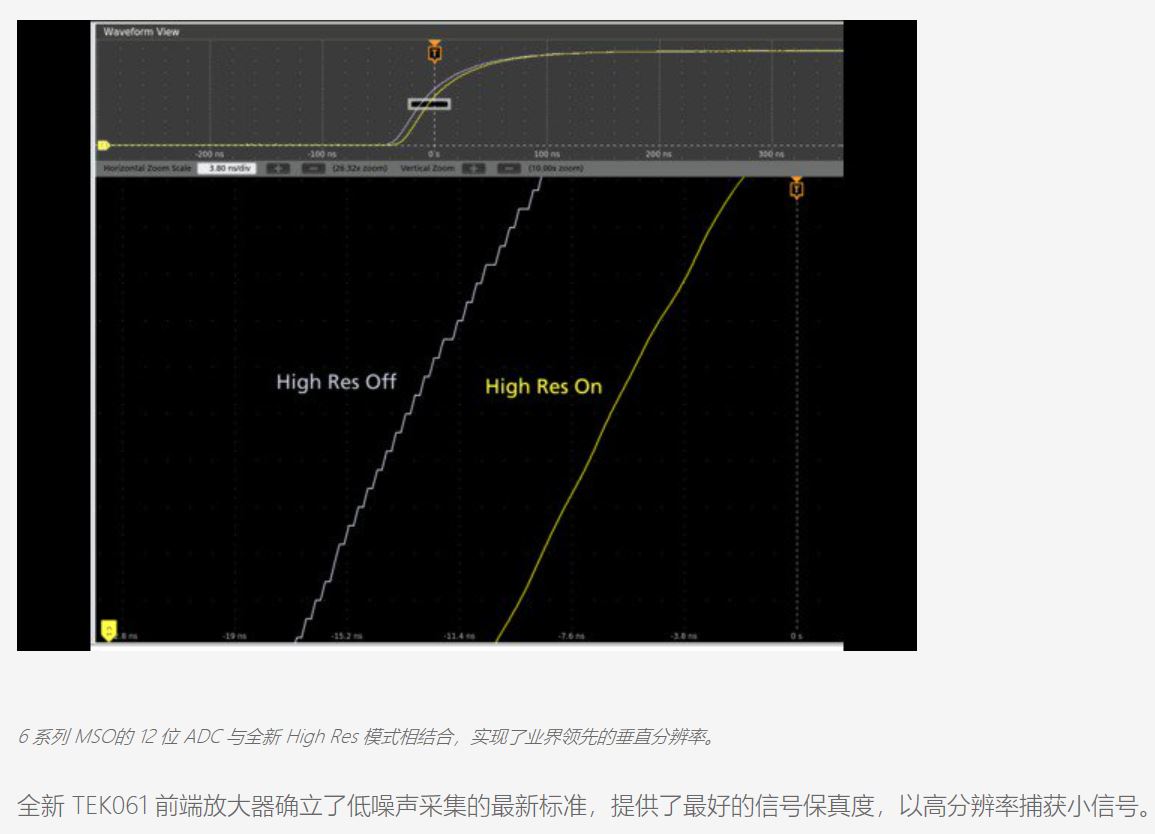

  • 高分辨率模式下高达 16 位

标准触发类型

  • 边沿,脉宽,欠幅脉冲,超时,窗口,逻辑,建立时间和保持时间,上升/下降时间,并行总线,顺序,可视触发
  • 辅助触发 ≤5 VRMS,50Ω,400 MHz(仅适用于边沿触发)

标准分析

  • 光标:波形,V 条,H 条,V 和 H 条
  • 测量:36 项
  • FastFrameTM:分段内存采集模式,******触发速率 >664,000 波形/秒
  • 示图:时间趋势、直方图、频谱
  • 数学:基本数学功能、FFT、高级数学公式编辑器
  • 搜索:搜索任意触发标准
  • 抖动:TIE 和相位噪声

选配分析1

  • 高级抖动和眼图分析
  • 高级功率分析

选配串行总线触发,解码和分析1

  • I2C, SPI, RS-232/422/485/UART, SPMI, CAN, CAN FD, LIN, FlexRay, SENT, USB 2.0, 以太网, I2S, LJ, RJ, TDM, MIL-STD-1553, ARINC429

任意波形/函数发生器1

  • 50 MHz 波形生成
  • 波形类型:任意波形,正弦,方波,脉冲,锯齿波,三角形,DC 电平,高斯,洛伦兹,指数上升/下降,Sin(x)/x,随机噪声,半正弦,心电图

数字电压表2

  • 4 位 AC RMS、DC 和 DC+AC RMS 电压测量

触发频率计数器2

  • 8 位

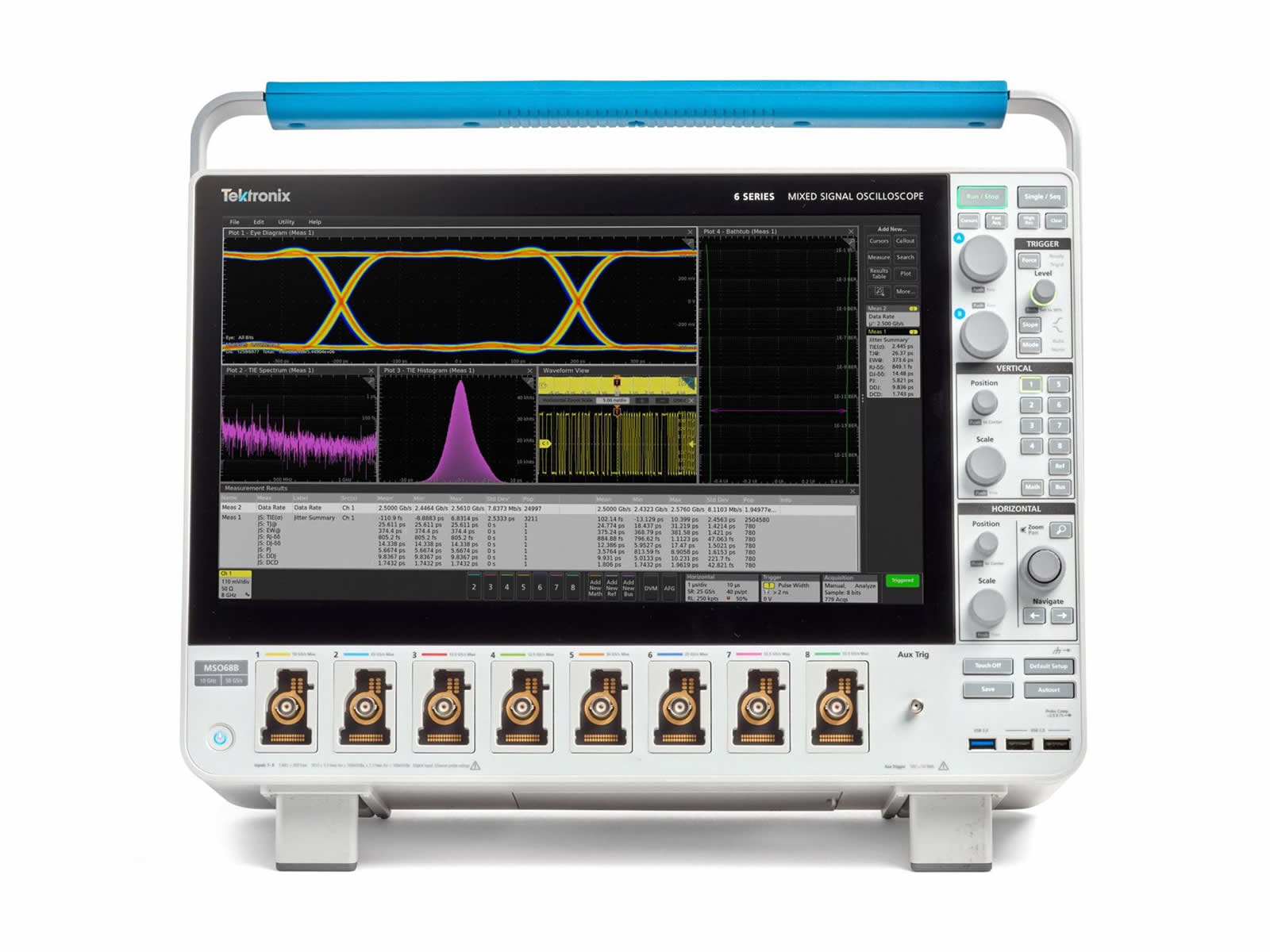

显示器

  • 15.6 英寸 (396 mm) TFT 彩色
  • 高清 (1920 x 1080) 分辨率
  • 容性(多触点)触摸屏

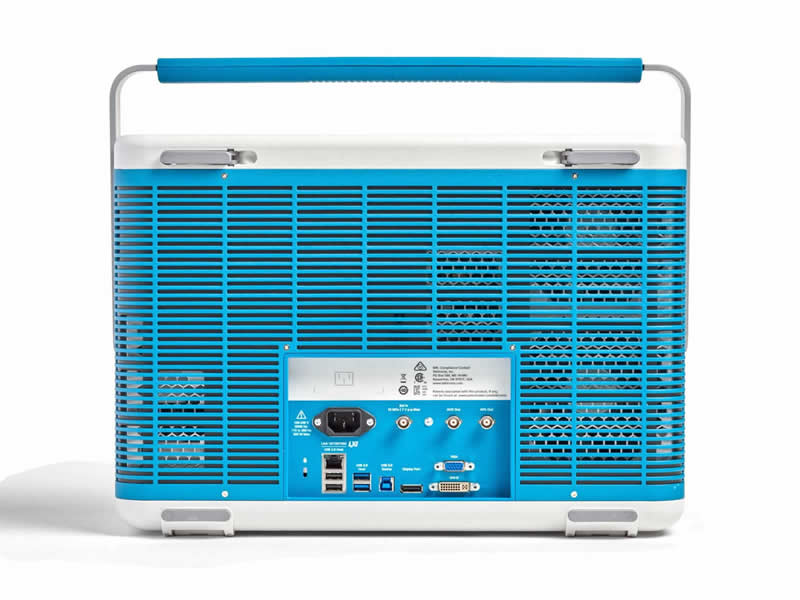

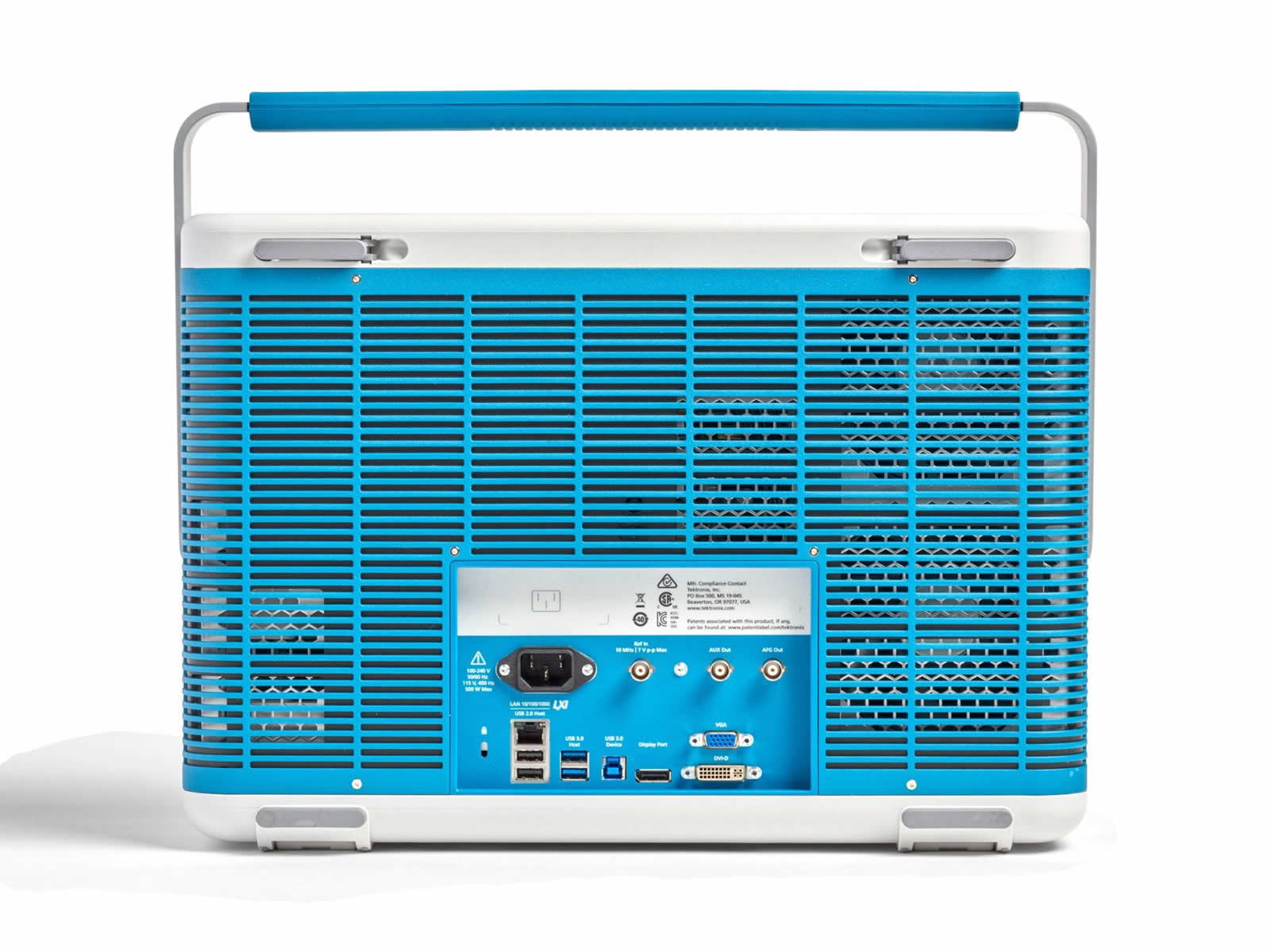

连接能力

  • USB 主控端口,USB 设备端口(1 个端口),LAN (10/100/1000 Base-T 以太网),显示器端口,DVI-I,视频输出

e*Scope®

  • 使用标准网络浏览器,通过网络连接远程查看和控制示波器

保修

  • 标配 3 年保修

外观尺寸

  • 309 mm(12.2 英寸)高 x 454 mm(17.9 英寸)宽 x 204 mm(8.0 英寸)深
  • 重量: <28.4 磅(12.88 kg)
