泰克深知，从原型通电到生产测试，工程师在整个设计周期都要依赖示波器。 DPO7000 系列示波器的独特功能与杰出的信号采集性能和分析功能相结合，让您加速完成测量任务。

主要性能指标

• 3.5 GHz、2.5 GHz、1 GHz 和 500 MHz 带宽型号

• 在一条通道上提供了高达 40 GS/s 的实时采样率，在两条通道上提供了 20GS/s 的实时采样率，在三或四条通道上提供了 10 GS/s 的实时采样率

• MultiView Zoom™ 高达 500 M 点记录长度

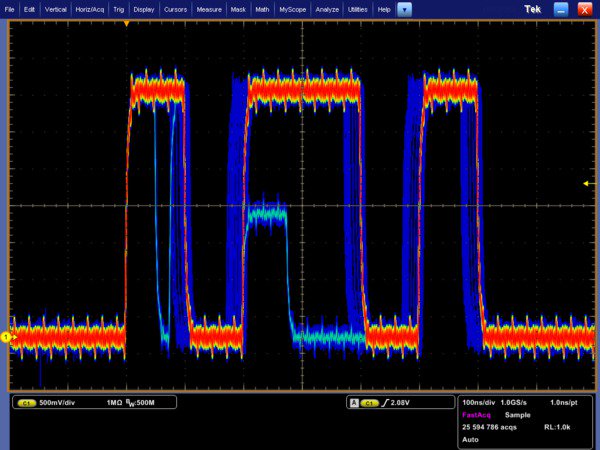

• FastAcq® 技术，>250,000 wfm/s 的******波形捕获速率

• FastFrame™ 分段存储采集模式，>310,000 波形/秒捕获速率

• 用户可以选择带宽限制滤波器，提高低频测量精度

主要特点

• 易用特点

• Pinpoint® 触发技术，提供了最灵活、性能最高的触发功能，支持 1400 多种组合，满足几乎任何触发情况

• 可视触发和搜索，精确限定触发，找到复杂波形中的独特事件

• 高级搜索和标记，在整个波形中查找具体事件

• MyScope® 定制窗口和鼠标右键菜单，实现杰出的效率

• 53 种自动测量、波形直方图和 FFT 分析，简化波形分析工作

• TekVPI® 探头接口，支持有源探头、差分探头和电流探头，自动设定量程和单位

• 12.1 英寸（307 毫米）高亮度 XGA 显示器，配有触摸屏

• 选配串行触发和分析

• I2C、SPI、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553 和 USB 2.0 自动串行触发、解码和搜索选项

• MIPI® D-PHY DSI-1、CSI-2、8b/10b、以太网和 PCI Express 自动串行分析选项

• 串行数据流时钟恢复

• 64 位 NRZ 串行码型触发，隔离码型相关效应，速率高达 1.25 Gb/s

• 选配特定技术分析功能

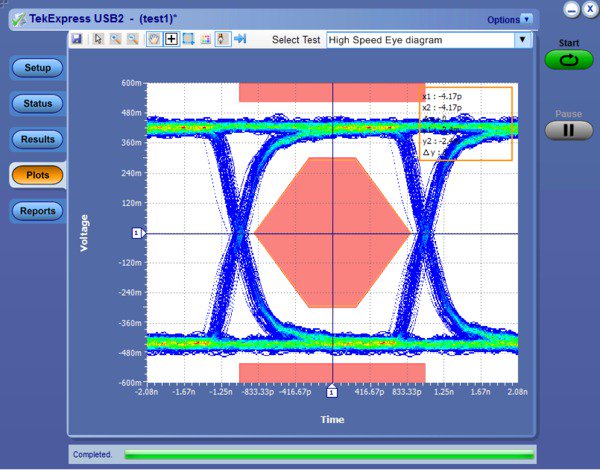

• 软件解决方案提供了内置域专门技术，适用于 MIPI® D-PHY、以太网、汽车以太网、MOST 和 USB 2.0 一致性测试，抖动、定时、眼图、功率、DDR 内存总线分析及宽带射频

• 极限和模板测试，迅速了解信号特点

连接能力

• 前面板和侧面板提供了 USB 主控端口，迅速简便地存储数据、进行打印及连接 USB 外设

• 集成 10/100/1000BASE-T 以太网端口，实现联网能力；视频输出端口，把示波器显示画面导出到监视器或投影仪上

• Microsoft® Windows 10 操作系统，简便连接及集成到用户环境中

• 满足 LXI Class C 标准

TekScope Anywhere™离线分析

TekScope Anywhere™把示波器分析环境的处理能力带到PC中。用户现在可以灵活地执行各项分析任务，包括在实验室外部进行定时、眼图和抖动分析。 可以在团队成员和远程站点之间迅速共享泰克 DPO/MSO5000、DPO7000C 或 DPO/MSO70000C/D/DX 系列示波器的波形数据和设置1），从而改善工作效率。

1（设置仅限 MSO/DPO5000/B、DPO7000C、MSO/DPO70000C/D/DX/SX 型号
